　　NDK新型小體積高精度音頻用溫補振蕩器-NT2016SJB.
　　不管是有源晶振還是無源晶振,隨著電子產品的小型化,市場對小型石英晶振的需求越來越多,雖然就目前來說用3225貼片晶振用戶會比較多一些,因為體積越小加工工藝要求更高,價格也會更貴一些,一般用戶在沒特殊要求的情況都會選用較普遍的3225封裝的產品以控制成本.但是這并不影響各大廠家向這方面研發設計技術,NDK旗下NT2016SJB就是一款2016超小體積溫補晶振.

　　NDK晶振公司是1984年4月創建,產品領域自然就不用多說了,包括有普通常規系列MHZ系列產品,32.768K系列產品以及各種有源晶振系列產品;同時該公司還在各種產品應用領域做了針對性的解決方案,比如我們熟知的車載以及通信通訊方面.
　　截止目前該公已經形成規模,成為晶振行業領頭羊之一,其營銷網點已經遍布日本本土,美洲,歐洲,亞洲的各地區和國家,生產基地分別分布在日本本土和亞洲地區,其中日本本土居多,再就是在馬來西亞有一家工廠,以及在我國的江蘇蘇州也有制造工廠.
　　NT2016SJB這款產品是比較特殊的,它有且只有一個使用領域,那就是高精度音頻,這在石英晶振產品中是相當例外的,一般情況下同一款石英晶振產品在廠家出產的時候都會標注諸多的適用產品,這是為了盡可能的擴大產品的市場效應,那么既然這款產品僅能夠用于高精度音頻,那么它究竟有哪些性能呢?
　　其性能特征有:能夠支持44.1kHz(CD)和48kHz(PC-Audio)系統;具有體積小,改善的頻率溫度特性和低相位噪聲特性.(-165dBc/Hz@100kHz偏移,24.576MHz);超輕巧,高度,立方體積和最大重量.分別為0.8毫米,0.0022立方厘米和0.008克;具有啟用/禁用(待機)功能.
　　該產品參數規格如下:

Item Model		NT2016SJB
StandardFrequency(MHz)		22.5792, 24.576	45.1584, 49.152
SupplyVoltage[VCC](V)		+1.8
LoadImpedance		10kΩ//10pF
CurrentConsumption	Enable(mA)	Max.2.5	Max.3.0
	Disable(μA)	Max.4.0
OutputVoltage		Min.0.8V(p-p)(DCCoupling*1)
Frequency/TemperatureCharacteristics		Max.±0.5×10–6
OperatingTemperatureRange(°C)		–30to+85
StorageTemperatureRange(°C)		–40to+85
Frequency/VoltageCoefficient		Max.±0.1×10–6/+1.8V±5%
Frequency/LoadCoefficient		Max.±0.1×10–6/(10kΩ//10pF)±10%
Long-termFrequencyStability		Max.±1.0×10–6/year
Enable/DisableFunction		Enable:80%VCCtoVCC, Disable:0Vto20%VCC
SpecificationNumber		NSC5270A	NSC5270B

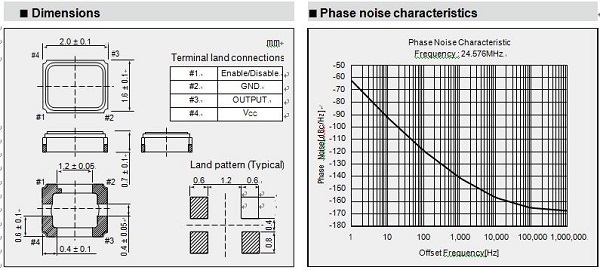

　　該溫補晶振噪聲特性和尺寸圖如下:

　　NDK新型小體積高精度音頻用溫補振蕩器-NT2016SJB.
